01 · Buharlaşma
Su buharlaşmak için enerji ister
Bir su molekülü sıvıdan buhara geçerken çevresinden ısı çeker. Islak kanaldaki hava ve yüzey böylece soğur.
Gizli ısı → buharlaşmaozenair · IDEC sistem anlatımı
Sıcak hava,
nasıl 16°C’ye yaklaşır?
Kompresör ve sentetik soğutucu akışkan olmadan; suyun buharlaşma enerjisini, birbirine karışmayan iki hava akımını ve akıllı kontrolü adım adım görün.
%100Taze dış hava
16Isı değiştirici çekirdek
16,1°CÖrnek C noktası çıkışı
38°CSıcak dış hava
16,1°CIDEC çıkışı
16× FİLTRE
16 ÇEKİRDEK
KURU BESLEME
ISLAK ÇALIŞMA
↓↓↓↓↓ISI GEÇİŞİ
180 L
POMPA
2× BESLEME FANI
4× EGZOZ
2× DOĞRUDAN PETEK
Şematik kesit · Gerçek iç geometriyi temsil etmez
Tasarım koşulu38°C kuru · 21°C yaşHız 10 · Standart kapasite · C noktası
01Hava yolları ayrıdırBesleme ve çalışma havası karışmaz
02Su yalnız çalışma tarafındaIEC çıkışında nem ilavesi yoktur
03Isı plakadan geçerBuharlaşma, kuru kanaldan ısı çeker
04OZ80S ikinci kademeliDoğrudan petek daha fazla soğutur
Önce fizik
Soğuk üretilmez; ısı başka bir yere taşınır.
IDEC’in özünde üç basit fikir var. Bunları anladığınızda ünitenin geri kalanı yalnızca kontrollü hava ve su yönetimidir.
02 · Isı geçişi
Plaka iki akımı ayırır
Kuru kanaldaki besleme havasının ısısı, ince eşanjör duvarından daha soğuk ıslak kanala akar. Moleküller değil, enerji yer değiştirir.
Kuru hava ≠ ıslak hava03 · Karşı akış
Akımlar zıt yönde ilerler
Karşı akış, çekirdek boyunca sıcaklık farkını korur. Bu nedenle çıkış sıcaklığı yaş termometrenin altına ve çiy noktasına doğru yaklaşabilir.
Multi-Cycle eşanjörEn kısa anlatım: Bir hava akımı suyu buharlaştırıp kendini feda eder; diğer hava akımı onun serinliğini plaka üzerinden alır ve binaya temiz, nem miktarı artırılmamış hava olarak gider.
7 adımda çalışma prensibi
Bir hava tanesinin ünite içindeki yolculuğu
Adımlara tıklayın veya otomatik anlatımı çalıştırın. Kesit bilinçli olarak şematiktir; hava ve enerji yollarını öğretir.
38°CSıcak dış hava
16,1°CIDEC çıkışı
16× FİLTRE
16 ÇEKİRDEK
KURU BESLEME
ISLAK ÇALIŞMA
↓↓↓↓↓ISI GEÇİŞİ
180 L
POMPA
2× BESLEME FANI
4× EGZOZ
2× DOĞRUDAN PETEK
Sıcak dış havaKuru kanaldaki besleme havasıNemli egzoz havasıSu
Şematik kesit · Gerçek iç geometriyi temsil etmez
01 · Hava girişi
Sistem yalnızca dış havayı alır
Sıcak dış hava ünitenin iki uzun yanındaki panjurlardan içeri çekilir. Bu, kapalı hacimdeki havayı tekrar tekrar döndürmek yerine sürekli taze hava sağlar.
%100 dış havaMaksimum yayımlanmış giriş havası sıcaklığı: 50°C
İki çalışma karakteri
IEC su buharı eklemez. IDEC daha ileri soğutur.
OZ80S / Supercool, ana dolaylı kademenin arkasına doğrudan evaporatif bir kademe ekler. Aynı gövde yalnız dolaylı modda da çalışabilir.
138,0°CDış hava
Dolaylı kademeIslak ve kuru kanallar ayrıdır
219,7°CIEC çıkışı · su buharı eklenmez
Doğrudan kademeSu, besleme havasıyla temas eder
316,1°CIDEC çıkışı · nem artar
Karşılaştırma: 38°C kuru termometre / 21°C yaş termometre, hız 10, standart kapasite, C çalışma noktası. Sonuçlar iklim ve sistem tasarımına göre değişir.
Ürün ailesi · kompakt seçenek

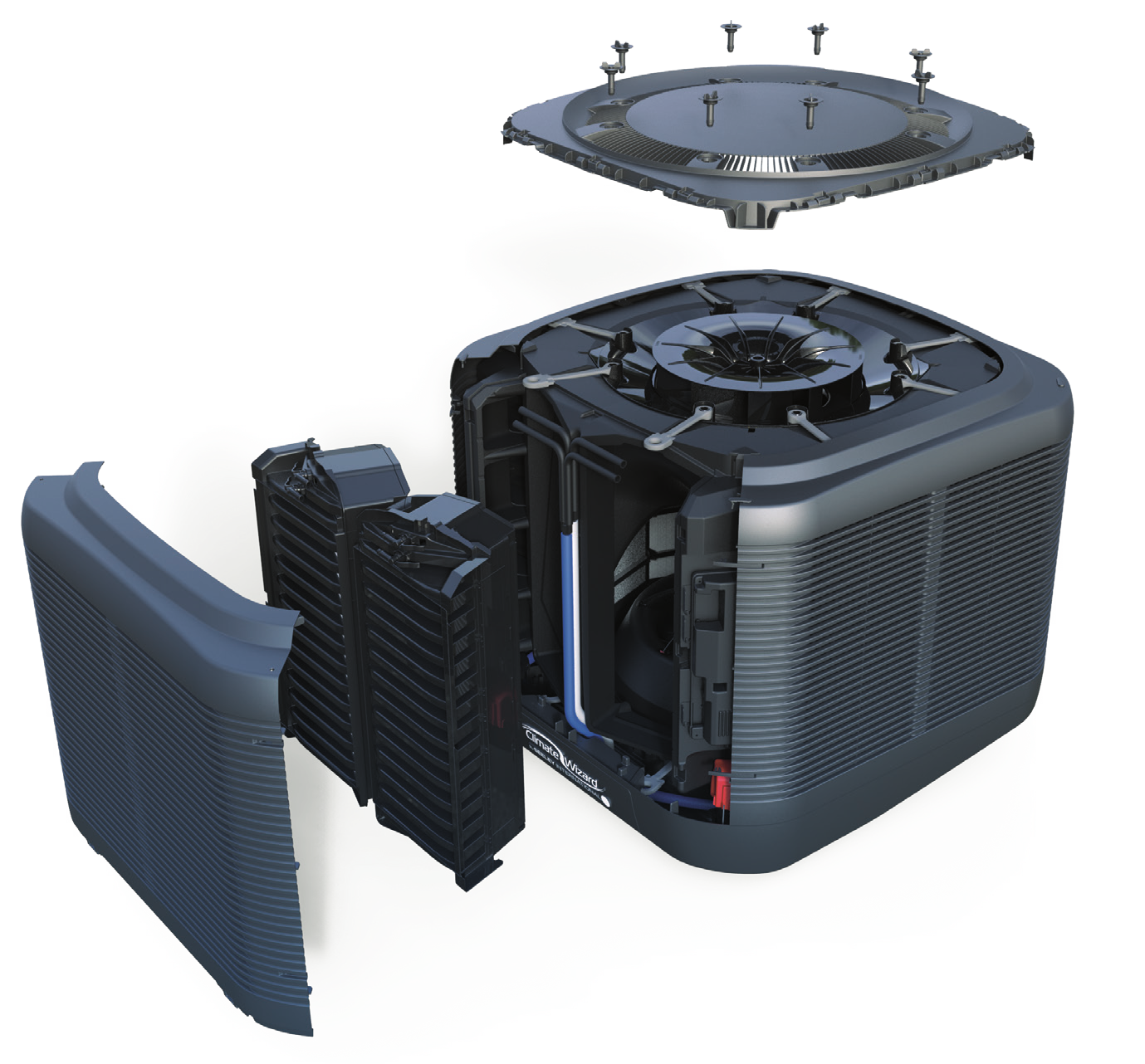

Aynı IDEC prensibi, daha küçük bir gövdede: OZ3.
OZ3, kompakt ayak iziyle küçük ve orta ölçekli uygulamalara yöneliktir. Micro-Core® yapısı dolaylı ve doğrudan evaporatif kademeyi aynı ünitede birleştirir; gerektiğinde yalnız dolaylı modda da çalışabilir.
Micro-Core® · Dolaylı + doğrudan
Kompakt gövde, iki çalışma karakteri.
Yalnız dolaylı modda besleme havasına nem eklemeden çalışır. Supercool kademesi açıldığında daha düşük sıcaklık için az miktarda kontrollü nem ekler.
- Kanal üzerine doğrudan kurulabilir
- Serbest soğutma modunu destekler
- İki yüksek verimli inverter fan
- Yıkanabilir G4 filtre
- Özel su yönetimi
- Soğutma kapasitesi
- 42 kW’a kadar
- Hava debisi
- 5.360 m³/h (1.490 L/s) @ 50 Pa’ya kadar
- COP
- 24’e kadar
- Elektrik girişi
- 1,75 kW
- Elektrik beslemesi
- 1~ · 220–240 V · 50 Hz
- Boyutlar
- 1.160 × 1.160 × 1.020 mm
- İşletme ağırlığı
- 210 kg
- Çalışma biçimi
- IDEC / Supercool · yalnız dolaylı mod da desteklenir
OZ3
Kompakt IDEC
42 kW’a kadarOZ80
Yalnız dolaylı IEC
207 kW’a kadarOZ80S
İki kademeli IDEC
228 kW’a kadarOZ3 iklim performans tablosu5 yayımlanmış tasarım koşulu+
| İklim | Tasarım koşulu | Besleme sıcaklığı | Soğutma kapasitesi | COP |
|---|---|---|---|---|
| Kurak | 42°C kuru / 21°C yaş | 19°C | 42 kW | 24 |
| Ilıman | 37°C kuru / 19°C yaş | 17°C | 36 kW | 21 |
| Karasal | 31°C kuru / 20°C yaş | 19°C | 21 kW | 12 |
| Subtropikal | 31°C kuru / 23°C yaş | 23°C | 15 kW | 9 |
| Tropikal | 33°C kuru / 26°C yaş | 26°C | 13 kW | 7 |
Azami değerler 42°C kuru / 21°C yaş termometre tasarım koşulundaki yayımlanmış broşür verileridir; proje sonuçları iklim ve sistem tasarımına göre değişir.
Kaynak eşleştirmesiOzenAir ürün kodlaması: OZ3 = kaynak model CW-3; OZ80 = kaynak model CW-80; OZ80S = kaynak model CW-80S.

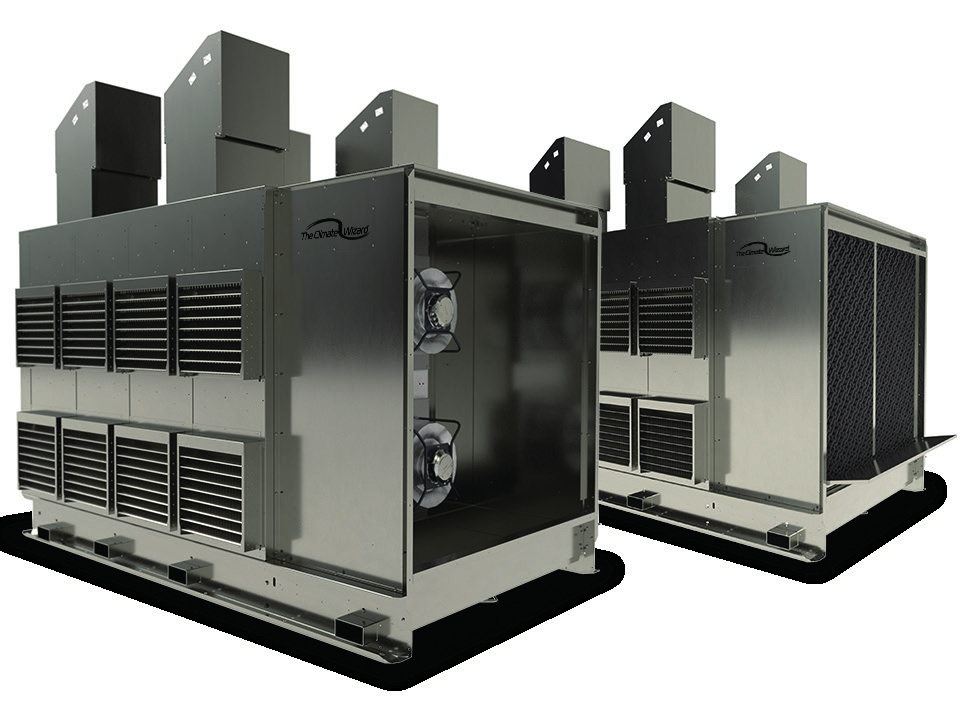

OZ80 / OZ80S anatomisi
Her parçanın ölçülebilir bir görevi var.
Görsel üzerindeki işaretlere veya bileşen kartlarına dokunun. Ürün fotoğrafı yerleşimi gösterir; iç akış şematik anlatımla açıklanır.
3.980 mm uzunluk
3.515 mm işletme yüksekliği
02 · Seçili bileşen
Dolaylı çekirdekler
16 çekirdekIslak ve kuru geçitleri birbirinden ayıran, karşı akışlı ısı değiştirici paketi. Nem aktarımı olmadan ısı transferinin kalbidir.IEC ana kademeİşletme zarfı3.980 × 2.550 × 3.515 mm
İşletme ağırlığı2.850 kg
Ana besleme380-440 V · 3~ · 50-60 Hz
Azami giriş havası50°C
Kapalı çevrim su yönetimi
Su devresi ölçer, dolaştırır ve temiz tutar.
Elektronik su yönetimi rezervuarın tuzluluğunu izler, taze suyu ve drenajı yönetir; fabrikada takılı klorlayıcı hijyeni destekler.
01+Şebeke suyu30 L/dk min. · 45 L/dk önerilen
02◇Solenoid + süzgeç24 VAC giriş vanası
03▱180 L rezervuarİletkenlik probu ile izleme
04↻Dolaylı pompa75 L/dk @ 24,7 m
05⋮Dağıtım ağı16 çekirdeği eşit ıslatır
Geri dönüş
IDEC kolu38 L/dk ayrı pompa → 2 doğrudan petek
Tuzluluk izlenir
Prob, rezervuardaki çözünmüş mineral yoğunluğunu sürekli takip eder.
Klorlayıcı kontrol edilir
230 V elektro-klorlayıcı çıkışı su yönetim sistemi tarafından düzenlenir.
Gerektiğinde boşaltılır
12 VAC dikey vana açılır; eğimli tank boşalma sonrasında ayakta su bırakmamayı hedefler.
Süzgeçler temizlenebilir
Hem şebeke girişinde hem dağıtım devresinde hat içi süzgeç bulunur.
Canlı performans laboratuvarı
Noktayı seçin; tüm değerleri birlikte görün.
A-E noktaları, hız 10’daki gerçek yayımlanmış değerlerdir. Böylece farklı satırlardaki maksimumları yanlışlıkla tek bir “süper nokta” gibi birleştirmeyiz.
Sabit tasarım koşulu
38°CKuru termometre
21°CYaş termometre
27,4°CAtılan çalışma havası
Harici statik basınç380 Pa
Besleme debisi6.300 L/s22.700 m³/h
Egzoz debisi4.500 L/s
Havanın sıcaklık yolculuğu
Dış hava
38,0°C
IEC çıkışı
19,7°C
IDEC çıkışı
16,1°C
Toplam sıcaklık düşümü−21,9 K
Değişken hızın etkisi
Fan hızı düştükçe elektrik girişi keskin biçimde azalır.
Bu grafik yalnız yayımlanmış giriş gücü tablosunu gösterir. Diğer performans değerleri yukarıda daima hız 10 koşulundadır.
Kaynak: CW-80 Multi-Magic teknik veri föyü, standart kapasite hız 10 tablosu, s.8. Sıcaklık, kapasite ve su tüketimi yalnız belirtilen tasarım koşulunda geçerlidir.
Sisteme nasıl bağlanır?
Aynı teknoloji, üç farklı sistem rolü.
IDEC tek başına bir mahali soğutabilir, mevcut klimanın yükünü paylaşabilir veya dış havayı ana sisteme girmeden önce soğutabilir.
IDEC
HVAC
38°C dış hava→IDEC→Ana klima→Mahal
Seçili konfigürasyon
Ön soğutma
Sıcak dış hava, ana klima santraline ulaşmadan önce soğutulur.En uygun olduğu durumChiller / paket ünite kapasitesini serbest bırakmak
Belgedeki kamu tesisi örneği · Japonya
Shimoji Island Uluslararası Havalimanı
Referans kitabına göre dört ünite (kaynak model CW-80; OzenAir kodlamasında OZ80) check-in ve gidiş salonlarına taze hava sağlıyor; bir CW-H15 ise ticari mutfağın telafi havasını besliyor.
4×OZ80
>26.000 L/sKoşullandırılmış hava
170 kW’a kadarChiller yükünde azalma
AIRPORT
OZ80
OZ80
OZ80
OZ80
Multi-Magic kontrol mimarisi
Sensörler ölçer, PLC karar verir, sistem uygular.
Ünite düşük gerilim terminalleri, duvar kontrolörü, RS-485 Modbus veya BACnet üzerinden bina otomasyonuna bağlanabilir.
Girdiler
°CDış ortam−40…+70°C · %0…100 RH
RHOda0…+50°C · %0…100 RH
↦Kanal0…+50°C · %0…100 RH
ΔPBasınç0…500 Pa
GÖMÜLÜ PLC
ÇALIŞMA DURUMUSİSTEM AKTİF
S1-S6 · 24 VDC · 0-10 VIEC pompasıAÇIK
DEC pompasıAÇIK
Fan komutu10
Manuel drenajHAZIR
Çıktılar
↻6 fanDeğişken hız
≋IEC pompasıIslak çekirdekler
⋮DEC pompasıDoğrudan petekler
⌁Vana + klorlayıcıSu kalitesi
Düşük gerilim BMS
IEC, DEC, 0-10 V hız ve hata rölesi için doğrudan terminaller.
Basit kuru kontak entegrasyonuMulti-Magic duvar kontrolü
15 cihaza kadar; 7 günlük program, nem set değeri, sensör ortalaması ve arıza geçmişi.
RS-485 üzerindenModbus RTU
9200 komut biti, 9205 durum bitleri, 9207 tuzluluk, 9210-9215 sensör değerleri.
Birincil RS-485 bağlantısıBACnet
IEC/DEC komutları, fan hızı, drenaj, sensörler ve durum nesneleri.
MS/TP veya BACnet/IPMühendislik dürüstlüğü
Üretim öncesi doğrulanacak dört nokta.
Kaynak belgelerde birkaç değer aynı kavram için farklı yazılmış. Sunum bunları gizlemek yerine açıkça işaretler.
Ön alt ölçü
Teknik çizimde 0,45 m ile 20-3/8 in aynı ölçü için veriliyor; birbirine eşit değiller.
Üreticiden CAD doğrulamasıYüksek kapasite gücü
Genel tabloda 14 kW nominal; hız-10 performans tablosunda 14,2 kW.
Nominal / çalışma noktası ayrımıSensör aralığı
Sensör sayfası oda/kanal için 0…50°C, BACnet açıklaması 0…40°C veriyor.
Nihai BACnet nokta listesi gerekliBACnet nesne adı
STSExhaustFSpd adı egzozu, açıklaması ise “Supply Fan Speed” değerini söylüyor.
Kontrol dokümanı doğrulamasıSu bağlantısı3/4 in erkek BSP85-800 kPa · en çok 40°C
Drenaj2 in esnek kaplin40 L/dk
Toplam ses gücü94 dB re 1 pWAzami hız · ses basıncı/dBA değildir
Bakım erişimiYeterli servis boşluğuBelge kesin mesafe vermiyor
Teknik olmayan izleyici için
Bir dakikalık terimler sözlüğü
Sunum sırasında bir kavram sorulursa, yanıt burada.
IEC nedir?+
Indirect Evaporative Cooling: Buharlaşma başka bir hava kanalında gerçekleşir; besleme havasına nem eklenmeden soğutulur.
IDEC nedir?+
Indirect + Direct Evaporative Cooling: Önce dolaylı, sonra doğrudan evaporatif kademe. Daha düşük sıcaklık karşılığında besleme havasına bir miktar nem eklenir.
Kuru / yaş termometre?+
Kuru termometre bildiğimiz hava sıcaklığıdır. Yaş termometre, buharlaşmanın havayı ne kadar soğutabileceğini gösterir ve nemden etkilenir.
Çiy noktası?+
Havadaki su buharının yoğuşmaya başladığı sıcaklık. Dolaylı Multi-Cycle sistem, çıkışı bu sınıra doğru yaklaştırmayı amaçlar.
COP?+
Üretilen soğutma etkisinin elektrik girişine oranı. Örneğin COP 7, her 1 kW elektrik için yaklaşık 7 kW soğutma etkisi demektir.
Harici statik basınç?+
Fanların kanal, filtre ve menfez direncini yenmek için sağlaması gereken basınçtır. Debi yükseldikçe aynı fan hızında basınç genellikle düşer.
Belge temelli anlatım
Her sayı izlenebilir bir kaynağa bağlı.
Bu site satış iddiası değil, teknik açıklama aracıdır. Nihai üretim, seçim ve garanti değerleri güncel üretici dokümanları ve proje mühendisliğiyle doğrulanmalıdır.
Multi-Cycle Indirect Evaporative Air ConditioningÇalışma prensibi s.4 · Supercool s.5 · performans s.6 · CW-3 s.7 · CW-80 ve uygulamalar s.9-11
Multi-Cycle IEC Reference BookTemel yaklaşım s.3 · kamu tesisi örneği s.22 · uygulama alanları s.5-27
CW-80 with Multi-Magic Controls · Technical Data SheetBileşenler s.1-5 · performans s.8 ve 12 · kontroller s.13 · sensörler s.14
